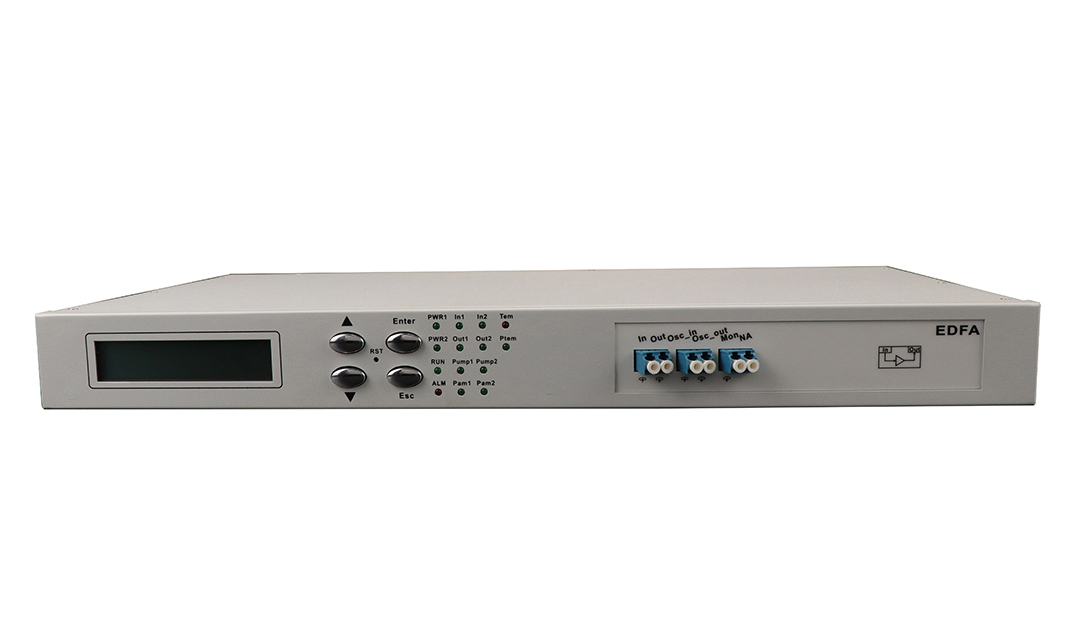

1U結構1路OLP光路保護設備 YTOLP3800-01

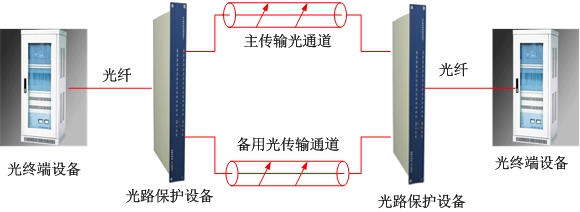

    光倒換設備又名光路切換設備,由（OPS Fiber-Line Protection System）和網絡管理終端組成。可以實現光功率監測、光路自動切換以及網絡管理等功能。在光通信網絡中，OPS實時監測工作光纖和備用光纖上的光功率，當監測到光線路上的光功率值低于設定切倒換門限時，發出告警提示并自動切換到備用光纖,從而實現對光傳輸系統線路的保護。OPS是一種應用于光纖通信領域作主、備光路切換的光器件，能自動識別主、備系統光路信號狀態，進行光路瞬時切換，從而能避免主用光纖發生全阻障礙時，保護系統運行正常。利用光保護自動切換儀可以簡單、經濟地構成各種通路，干線的主備用系統和各種不同的需要光路保護的網絡。
　　廣州郵通公司生產的YTOSW系列光路自動切換系統為通信網的重要光纖路由/設備的安全保護提供一套實用、可靠的解決方案，從而組建一個無阻斷、高可靠性、安全靈活、抗災害能力強的光通信網。

　　廣州郵通系列光路保護設備OPS由光功率監控模塊、光路自動切換模塊、掉電自動保護模塊、面板控制及指示、串口控制、網口控制六個部分組成（選配：光通信模塊）。


◎ 工作方式：選擇接放,熱備份(單端使用)
◎ 切換時間：速度:<15ms
◎ 監控方式：主備纖監控
◎ 接入光損：插入損耗：<1.5dB
◎ 系統提供雙電源備份；
◎ 提供以太網接口、RS232/ RS485串口。
◎ OPS具有告警門限、切換門限、保護模式等參數設置、查詢的功能。
◎ 無光鎖定,在機房發光系統無光輸出時，OPS能維持原線路狀態。

告警功能：
  聲音告警：當設備發生告警時，設備、網管都有告警音提示，并且提供禁音功能。
  光告警：當告警發生時，有告警燈提示，通過指示燈的顏色變化指示當前系統狀態或通過網管也能監控當   前系統狀態。
  顯示告警內容：設備的液晶屏應顯示當前的告警信息。
  告警分類和分級功能
  分類告警：包括光功率及其它告警功能。
  其它告警：包括保護設備電源掉電、保護設備與操作維護終端系統聯系不上時產生的告警。
  告警分級：包括一般告警、重要告警。
光纖切換功能：
  自動切換功能：
  系統在監測到光線路上光功率下降且超過(低于)用戶設定切換門限，系統自動將光傳輸線路由工作光纖倒　換至備用光纖。

　手動切換功能：
　OPS本身具有手動切換功能，設備面板按鍵和網絡管理終端兩種手動切換功能都具備。

　自動/手動恢復功能模式：
　OPS具有自動恢復和手動恢復功能模式。自動恢復功能模式是指系統本身檢測到故障光纖修復后，在用戶　事先設定的延時后能自動切換回原線路。手動恢復功能模式是指系統只有在收到用戶發送的命令后才切換　回原線路。
OPS具有狀態顯示功能：
  a) 業務工作在工作光纖還是保護光纖
　b) 當前發生的告警
　c) 設備當前工作模式——手動/自動
　d）工作光纖的當前光功率值
可靠性：
  OPS具有高可靠性，平均故障間隔時間（MTBF）不低于20,000 小時。
　OPS設備具有兩路直流電源接口（電源互為備份）或一路交流電源接口。
　系統的使用，不影響光傳輸網絡的正常工作。
　系統斷電、加電過程保持原工作光線路，通信不受影響。或哪路有光信號就切換到該路。
OPS工作原理：
  光功率監控模塊工作原理：
　經過光分路器分離出來的部分光功率，由PIN光探測器檢測轉換為光電流，由后續斬波穩零程控放大器將　電流信號轉換成電壓信號，即實現I／V轉換并放大，經程控濾波器濾除斬波附加分量及干擾信號后，送至　A／D轉換器，變成相應于輸入光功率電平的數字信號，由微處理器（CPU）進行數據處理。CPU可根據注入　光功率的大小自動設置量程狀態和濾波器狀態，同時可接受輸入指令，完成指定工作。

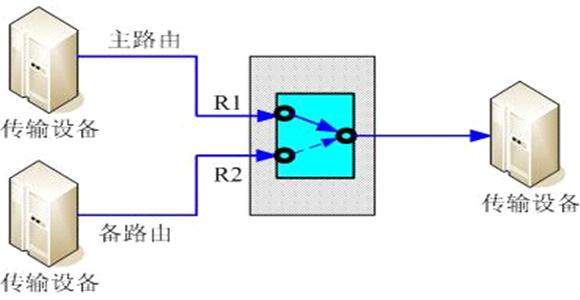

　光路自動切換模塊工作原理：
　光信號經過光功率監控模塊的處理及分析后，將在線監測的光功率結果匯報給光路切換模塊。光路切換模　塊根據與事先設定的切換光功率值比較判別后進行光路切換或者不進行光路切換。
面板控制及指示部分：
  　　用戶可以通過面板的按鍵進行手動光路切換、自動光路切換模式的選擇。指示部分顯示工作模式狀態　、監控光功率指示狀況和光路的連接情況。
串口控制部分：
  　　用戶可以通過串口設置切換光功率值，監測主備通道上的在線光功率情況。還可以通過串口設置自動　切換系統是工作在手動切換模式還是自動切換模式狀態。并可以用實時曲線顯示實時監控設備通道的光功　率的狀況，并顯示當前主備通道的工作狀態。
網管控制部分：
  　　在特殊情況下，用戶需要固定光通道控制狀態，使其不會隨兩個通道有光無光的變化而自動切換。這　種情況下，用戶可以進入網管模式，通過以太網IP地址找到該自動切換儀，在PC上使用網管軟件控制業務　盤進入手動模式，進而命令業務盤切換到用戶期望的通道。
光路參數：
  工作波長：1310±50nm和1550±50nm
　插入損耗： ≤ 1.5dB (工作波長1550nm、1310nm)
　回波損耗： ≥ 45dB
　串?dāng)_：≥ 55dB
　光功率監測范圍： -50～+23 dBm
　光功率分辨率： ≤0.1dB
　光功率測量精度：≤0.5dB （＋23 dBm ～ -40dBm ）
　≤1.0 （-40 dBm ～ -50dBm ）
　波長相關損耗：≤ 0.25dB
　偏振相關損耗：≤ 0.1dB
　切換時間：1-1保護 ≤ 25ms
工作環境：
  工作溫度：-5℃～ +50℃
　貯運溫度：-10℃～ +65℃
　工作相對濕度范圍：≤90％（40℃±2℃）
　貯運相對濕度范圍：≤95％（40℃±2℃）
　振動：系統應能承受頻率為（10～55）Hz 、振幅為0.35mm的正弦波振動。
　大氣壓力范圍：70 kPa ～106 kPa
　電源電壓：DC -48V±20% 或 AC 220 V±10%
