YTD-CAN CAN總線光端機
- 產品型號：YTD-CAN
- 產品特性：支持110個節點相連
- 產品功能：CAN端最大距離可達500米
- 產品規格：異步工作，點對點，僅支持單主結構
CAN總線光端機簡介
YTD-CAN(原型號YTModel211)是廣州郵通公司生產的一款CAN總線光纖調制解調器，采用工業標準設計，其壁掛式外型設計支持DIN-rail導軌安裝，安裝簡便，主要用于單主結構的CAN總線環境中。其采用創新獨特的信號流向自動切換、波特率自適應技術，支持CAN2.0B、CAN Bus Protocol、CAN Open通信協議，以光纖作為傳輸介質，提高了系統傳輸性能，有效的避免了惡劣環境下雷擊、浪涌和電磁干擾等對通信設備的威脅，有效地解決了CAN總線在傳輸距離中存在的問題。廣泛應用在電力自動化、工業現場過程監控、數據采集等各領域。
為什么要選擇CAN總線光纖MODEM
CAN總線（控制器局部網）是一種有效支持分布式控制或?qū)崟r控制的串行通信網絡，CAN的應用范圍遍及從高速網絡到低成本的多線路網絡，其位速率可達1Mb/s。
在自動化電子領域 CAN總線使用十分廣泛，已經在汽車工業、航空工業、工業控制、安全防護等領域中得到了廣泛應用。然而，作為一種電氣接口必然容易受到來自自然界的諸多電磁干擾，為此，采用光纖為傳輸介質，實現透明傳輸，能夠有效地解決工程中出現的電磁干擾問題。
為什么要選擇CAN總線光纖MODEM
CAN總線（控制器局部網）是一種有效支持分布式控制或?qū)崟r控制的串行通信網絡，CAN的應用范圍遍及從高速網絡到低成本的多線路網絡，其位速率可達1Mb/s。
在自動化電子領域 CAN總線使用十分廣泛，已經在汽車工業、航空工業、工業控制、安全防護等領域中得到了廣泛應用。然而，作為一種電氣接口必然容易受到來自自然界的諸多電磁干擾，為此，采用光纖為傳輸介質，實現透明傳輸，能夠有效地解決工程中出現的電磁干擾問題。

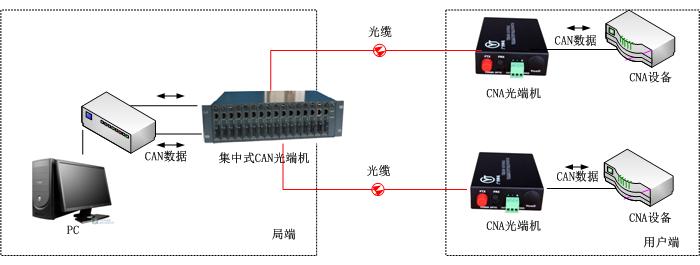

CAN總線光端機方案圖
產品簡介
YTD-CAN(原型號YTModel211)是廣州郵通公司生產的一款CAN總線光纖調制解調器，采用工業標準設計，其壁掛式外型設計支持DIN-rail導軌安裝，安裝簡便，主要用于單主結構的CAN總線環境中。其采用創新獨特的信號流向自動切換、波特率自適應技術，支持CAN2.0B、CAN Bus Protocol、CAN Open通信協議，以光纖作為傳輸介質，提高了系統傳輸性能，有效的避免了惡劣環境下雷擊、浪涌和電磁干擾等對通信設備的威脅，有效地解決了CAN總線在傳輸距離中存在的問題。廣泛應用在電力自動化、工業現場過程監控、數據采集等各領域。
為什么要選擇CAN總線光纖MODEM
CAN總線（控制器局部網）是一種有效支持分布式控制或?qū)崟r控制的串行通信網絡，CAN的應用范圍遍及從高速網絡到低成本的多線路網絡，其位速率可達1Mb/s。
在自動化電子領域 CAN總線使用十分廣泛，已經在汽車工業、航空工業、工業控制、安全防護等領域中得到了廣泛應用。然而，作為一種電氣接口必然容易受到來自自然界的諸多電磁干擾，為此，采用光纖為傳輸介質，實現透明傳輸，能夠有效地解決工程中出現的電磁干擾問題。
為什么要選擇CAN總線光纖MODEM
CAN總線（控制器局部網）是一種有效支持分布式控制或?qū)崟r控制的串行通信網絡，CAN的應用范圍遍及從高速網絡到低成本的多線路網絡，其位速率可達1Mb/s。
在自動化電子領域 CAN總線使用十分廣泛，已經在汽車工業、航空工業、工業控制、安全防護等領域中得到了廣泛應用。然而，作為一種電氣接口必然容易受到來自自然界的諸多電磁干擾，為此，采用光纖為傳輸介質，實現透明傳輸，能夠有效地解決工程中出現的電磁干擾問題。
產品特點
◆ 自動偵測信號速率，零延時自動轉發
◆ 總線協議：全透明支持任意CAN1.0/CAN2.0,Devicenet協議
◆ 支持110個節點相連
◆ CAN端最大距離可達500米
◆ 異步工作，點對點，僅支持單主結構
◆ 600W浪涌保護, 支持熱防護和節點掉電保護
◆ 電源可選內置(-48VDC、220VAC)和外置（5VDC）
◆ 總線協議：全透明支持任意CAN1.0/CAN2.0,Devicenet協議
◆ 支持110個節點相連
◆ CAN端最大距離可達500米
◆ 異步工作，點對點，僅支持單主結構
◆ 600W浪涌保護, 支持熱防護和節點掉電保護
◆ 電源可選內置(-48VDC、220VAC)和外置（5VDC）
產品應用圖
技術參數
光纖信號：
光接口：FC/PC
光纖類型：單模/多模可選
傳輸距離：20KM/40KM/80KM/110KM
CAN總線接口：
標準：與ISO/DIS 11898標準完全兼容
信號：CANL，CANH， GND
總線接口：歐式工業端子
總線速率：最大1.2Mbps
總線誤碼：小于10E-12
總線協議：全透明支持任意CAN1.0/CAN2.0,Devicenet協議
總線網絡連接方式：支持任意雙向CAN點對點、多點對多點連接
方向控制：采用數據流向自動控制技術，自動判別和控制數據傳輸方向
接口電阻：內設120ohm電阻（在CANL，CANH信號之間）
負載能力：支持110個節點
電口傳輸距離：CAN端最大距離可達500米
接口保護：600W浪涌保護、支持熱防護和節點掉電保護
工作環境：
工作溫度：-30℃到70℃
存儲溫度：-40℃到85℃
濕度：相對濕度5%到95%（無冷凝）
供電要求：
可選內置(-48VDC、220VAC)和外置（5VDC）
功耗：<3W
長×寬×高：94mm×71mm×26mm（外置電源）
160.5mm×110mm×30mm（內置電源）
外殼：鐵殼（兩肋通風散熱結構）
