YTD-120H 120路電話光端機（一體機框式）
- 產品型號：YTD-120H
- 產品特性：電話路數：120路電話
- 產品功能：選配業務：RS232/RS485/RS422,以太網信,E1信號
- 產品規格：結構特點：19英寸6U結構一體式
產品簡介
廣州郵通YTD系列電話光端機可以通過單纖或雙纖光纜遠距離傳輸1到720路電話通道，并可選配不同數據的以太網、E1和RS232等業務，是針對IP超市，生活小區，軍事政府單位，個體單位開發的電話光傳輸設備。該設備采用了超大規模集成電路設計，外觀簡練，具有易于安裝調試，免維護，性能穩定等優點，適用于各大通信運營商、政府及企事業單位。
產品特點
◆ 每臺提供120路電話接口(固配)。
◆ 可選配1路線速度為10/100M的以太網接口(選配)。
◆ 可選配1到4路RS232/RS485/RS422接口(選配)。
◆ 可選配4路E1接口(選配)。
◆ 電話接口為RJ45(RJ11水晶頭可以直插)。
◆ 采用傳統PSTN普通話音，每路話音占用一個64K信道，支持來電顯示和反極信號(反極信號要選配)。
◆ 體積小、造型美觀，安裝操作方便。
◆ 完善的狀態顯示功能，便于維護管理。
◆ 尺寸結構19英寸6U。
◆ 可選配1路線速度為10/100M的以太網接口(選配)。
◆ 可選配1到4路RS232/RS485/RS422接口(選配)。
◆ 可選配4路E1接口(選配)。
◆ 電話接口為RJ45(RJ11水晶頭可以直插)。
◆ 采用傳統PSTN普通話音，每路話音占用一個64K信道，支持來電顯示和反極信號(反極信號要選配)。
◆ 體積小、造型美觀，安裝操作方便。
◆ 完善的狀態顯示功能，便于維護管理。
◆ 尺寸結構19英寸6U。

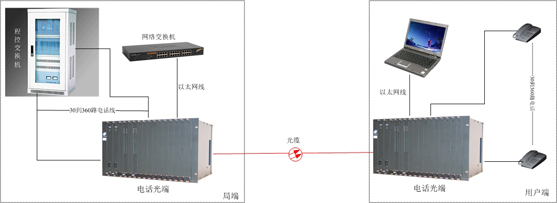

產品應用圖
技術參數
光接口
光物理接口：FC/PC
光口方式：?jiǎn)卫w/雙纖(默認雙纖)
光波長：850nm、1310nm、1550nm
比特率:16.384Mbps ±50ppm
線路碼型:NRZ+擾碼
發送光功率：> -5dB ～ -17dB
接收靈敏度：> -36dB
用戶及環路接口
接口數量：120路電話接口(固配)
話路特性：符合《郵電部電話交換設備總技術規范》
語音編碼：PCM編碼，每路語音64Kbps
串音衰耗：≥65dB
衡重雜音：≤63.7dBmop
插入損耗：-3±0.75dB
頻率特性：300～3400Hz(-0.6～+3dB)
中繼口（FXO）：與交換機連接
二線交流輸入阻抗：200+680//0.1 Ω (三元件)
振鈴電壓：35～150V
振鈴頻率：17～60HZ
回?fù)p： 20 db
用戶口（FXS）：與用戶電話機連接
二線交流輸入阻抗：200+680//0.1 Ω (三元件)
用戶線環路電阻：小于1KΩ（包括話機）
振鈴電壓峰峰值： 110～150V
振鈴頻率： 22~28HZ
饋電電壓：28V
饋電電流：20~50mA；
回?fù)p： 20 db
鈴流：AC90正負15V
E1接口電氣特性
接口數量：2～10個E1接口(選配)
標稱速率：2048Kbps，容差±50ppm；
接口碼型：HDB3；
接口阻抗：75歐姆（非平衡）或120歐姆（平衡）；
數字接口電氣特性：符合ITU-T G.703建議
抖動轉移特性：符合ITU-T G.823建議
輸入抖動容限：符合ITU-T G.823建議
輸出抖動：符合ITU-T G.823建議
電平：±2.37V±10%或±3.00V±10%
接口連接器為：RJ45或BNC同軸
以太網接口
接口數量：1個以太網接口(選配)
速率：10M/100M，全雙工，半雙工完全自適應
實際傳輸帶寬：100M
協議: 支持IEEE 802.3，IEEE 802.1Q(VLAN)
物理接口：RJ45座,支持AUTO-MDIX(交叉線直通線自適應
串口特性
接口數量：1路接口(選配)
接口方式: RS-232
接口電平：RS-232電平
接口連接器：RJ-45
串口波特率：115.2K以下自適應
工作環境
環境溫度：0℃~45℃
相對濕度：≤90%（35℃時）
大氣壓力：86~106Kpa
供電條件
直流供電電壓：-48VDC，容差范圍 -36V~-72V
供電電源紋波：≤240mVp-p
交流供電電壓：220VAC±20%，50HZ
功耗：≤ 300W
外形尺寸
外形尺寸：480（寬）*300mm（深）* 260mm（高）
