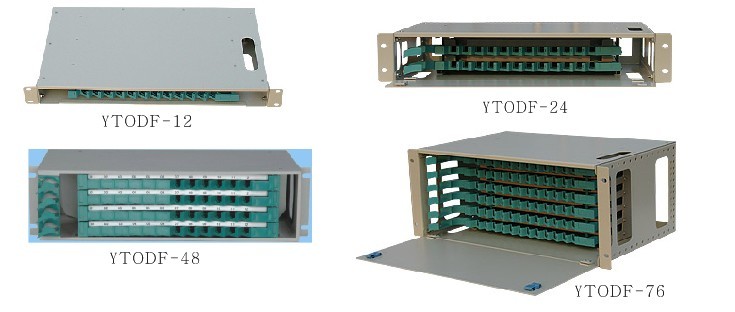

YTODF-12/YTODF-24/YTODF-48/YTODF-72 ODF配線單元
- 產品型號：YTODF（選照采購指南）
- 產品特性：可卡接式安裝FC、SC、ST和LC等多種適配器
- 產品功能： 標準19英寸單元結構尺寸，既可裝入配線架機柜，也可該做壁掛安裝
- 產品規格：全模塊化設計，每個熔配模塊可單獨抽出，滿足離架或在架操作使用
產品簡介
YTODF系列光纖配線架采用獨特的抽屜式塑料子架，用光纜集中開剝框?qū)?光纜進行管理。通過垂直與水平走線槽，為各方向的跳線提供通道。能實現多機柜拼接。
該產品的光纜子架（抽屜），模塊真正實現全正面操作，不需要將模塊翻轉，即可實現光纖的熔接及盤繞，走線順暢，保護可靠，標識清晰。 能同時適用FC、SC、LC三種適配器，增加一附件后可安裝ST適配器；托纖板安裝在配線盤上，維護更方便，外線光纖可分別從左或右進入模塊，存儲空間大；增加專用拉手位置，方便熔接盤拉出和插入；每塊光纖熔接盤配線容量如果使用FC、SC、ST適配器時最大12芯，使雙聯LC適配器時最大24芯；熔接容量最大可24芯；適用于帶狀和非帶狀尾纖；可組成96芯、72芯、48芯、24芯單元體。
產品特點
v 標準19英寸單元結構尺寸，既可裝入配線架機柜，也可該做壁掛安裝；
v 全模塊化設計，每個熔配模塊可單獨抽出，滿足離架或在架操作使用；
v 光纜、尾纖、跳線的管理層次清晰，有良好的可操作性；
v 可適用安裝FC、SC、LC等多種適配器；
v 工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材；
v 料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持；
v 既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜；
v 具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲，光纜纖芯和尾纖的存儲和保護功能等；
v 配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊；
v 固定后經光纜盤繞架引入分配盒；光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光；
v 纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入；
v 光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；
v 分配盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便；
v 適配器為30°斜角設計，確保光纖的彎曲半徑，又可避免強光灼傷眼睛
采購指南
|
型號
|
配置容量
|
規格（高×寬×深）mm
|
內部容量
|
|
YTODF-12
|
可熔配12芯
|
45×483×250
|
1U
|
|
YTODF-24
|
可熔配24芯
|
89×483×290
|
2U
|
|
YTODF-36
|
可熔配36芯
|
132×483×290
|
3U
|
|
YTODF-48
|
可熔配48芯
|
132×483×290
|
3U
|
|
YTODF-72
|
可熔配72芯
|
187×483×290
|
4U
|
光纖熔接盤
外形尺寸：335mm×200mm×25mm
重量：0.4kg 材質：ABS
產品概述：熔接盤是組合在光纜交接箱體內，光纜一部分光纖與尾纖熔接用于連路調度，另一部分與其它光纜直接對接（直熔）。熔接盤是對每一根光纖，互相任意連接，配合使用
十二路ODF配線架
類型：標準19英寸1U機架式
規格：可插裝1塊光纖熔接盤
配置：可配置12路FC/SC光口（LC可配置24路）
二十四路ODF配線架
類型：標準19英寸1U機架式
規格：可插裝2塊光纖熔接盤
配置：可配置24路FC/SC光口（LC可配置48路）
四十八路ODF配線架
類型：標準19英寸1U機架式
規格：可插裝4塊光纖熔接盤
配置：可配置24路FC/SC光口（LC可配置48路）
產品參數：
高壓防護地與機架間絕緣電阻>20000MΩ/1分鐘,不擊穿,無飛弧
標稱工作波長：850nm、1310nm、1550nm（支持所有波段）
抗電強度：≥3KV（DC）／1min不擊穿、無飛弧
光纖連接器插入損耗：≤0.3dB
光纖連接器回波損耗PC型：≥40dB；UPC型：≥50dB；APC型：≥60dB
光纖連接器插拔耐久性壽命大于1000次
工作溫度: -5℃～+40℃
儲存溫度：－40℃～＋60℃
大氣壓力：70～106Kpa
相對濕度：≤95%（＋40℃時）
內含配件：
裸纖管、熱縮管、理線和
螺絲、尾纖、熔接盤、
合格證、固定鐵片
