YTMSTP-LMFE 基于SDH的MSTP光端機(1U結構622M/2.5G)
- 產品型號：YTMSTP-LMFE
- 產品特性：提供8個業務槽位，其中4個為通用業務槽位。
- 產品功能：最大配置為63個E1接口或24路以太網接口或12路光方向或8個V.35接口（物理結構限制）
- 產品規格：可配置STM-1/STM-4/STM-16光傳輸模塊；
SDH/MSTP光端機簡介
SDH光端機是（Synchronous Digital Hierarchy）的簡稱，中文譯名為“同步數字系列光端機；MSTP英文名是（Multi-Sevice Trans Portplatform)也就是多業務傳送平臺。認為采用SDH/MSTP的多業務傳輸功能可以較好的適應大客戶接入傳輸網絡建設，提供大客戶業務接入，可以通過以太網接口、ATM接口直接接入用戶業務。具備相當?shù)慕M網靈活性，可以充分滿足不同大客戶的具體需求。
廣州郵通公司的YTSDH/YTMSTP系列光端機可提供155M或622M光速率，接口豐富、帶寬靈活，組網靈活、安全可靠，網絡管理能力強大，提供端到端業務管理。可靈活配置不同路數的E1接口、V.35接口和以太網接口，雙光路1+1無損保護，組網靈活，功能強大，可支持雙光路1+1無損保護，可點對點，點對多點，鏈型或混合型組網。
廣州郵通公司的YTSDH/YTMSTP系列光端機可提供155M或622M光速率，接口豐富、帶寬靈活，組網靈活、安全可靠，網絡管理能力強大，提供端到端業務管理。可靈活配置不同路數的E1接口、V.35接口和以太網接口，雙光路1+1無損保護，組網靈活，功能強大，可支持雙光路1+1無損保護，可點對點，點對多點，鏈型或混合型組網。

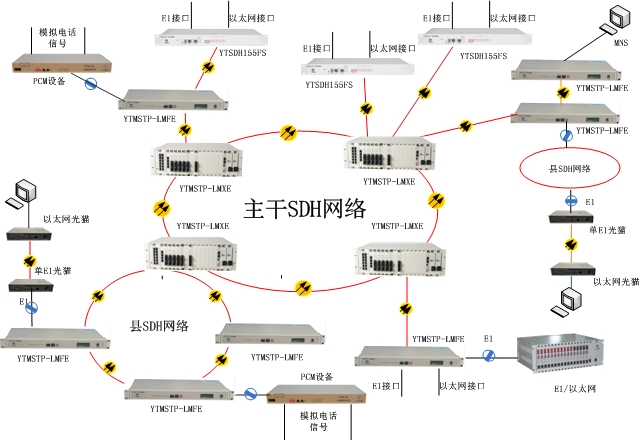

SDH/MSTP光端機方案圖
產品簡介
YT-LMFE匯聚型設備設備是廣州郵通公司使用自主開發的大規模專用集成電路研制生產的SDH數據業務傳輸設備。采用1U高機箱，共有8個單元盤槽位，包括2塊熱備份電源盤、1塊網管盤、1塊上聯匯聚盤或SDH交叉連接盤和4塊支路盤。其中電源盤、網管盤和上聯匯聚盤或SDH交叉連接盤置于固定插槽，其余4個為支路盤通用插槽，其中第3個通用槽位還可以作為以太網的匯聚槽位。上聯匯聚盤支持STM-1 、STM-4或STM-16 SDH光接口和STM-1電接口，下聯支路光盤支持STM-1 SDH光接口，既可連接各種具備標準STM-1 SDH光接口的遠端設備，又可直接上下業務。支路盤支持E1、E3/DS3、V.35、STM-1光接口、以太網的接入與匯聚、DS0交叉連接等功能。整個設備可以組成星形、環形、相切環等網絡，支路光盤還可以向下成環，構造復雜的網絡拓撲。
產品特點
◆ 提供8個業務槽位，其中4個為通用業務槽位。；
◆最大配置為63個E1接口或24路以太網接口或12路光方向或8個V.35接口（物理結構限制）
◆ 可配置STM-1/STM-4/STM-16光傳輸模塊；
◆ 提供1個公務話機接口；
◆ 提供1個RS232異步數據接口；
◆ 提供一個管理接口，可實現集中監控，并支持系統升級；
◆ 配雙光路配置的可實現業務1+1無損保護,提供Console+SNMP兩種網管接口
◆ 提供1組用于本端、遠端設備維護測試控制開關；
◆ E1通道支持內置BERT（Bit Error Rate Test）測試線路誤碼；
◆ 適應多種電源環境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC
◆最大配置為63個E1接口或24路以太網接口或12路光方向或8個V.35接口（物理結構限制）
◆ 可配置STM-1/STM-4/STM-16光傳輸模塊；
◆ 提供1個公務話機接口；
◆ 提供1個RS232異步數據接口；
◆ 提供一個管理接口，可實現集中監控，并支持系統升級；
◆ 配雙光路配置的可實現業務1+1無損保護,提供Console+SNMP兩種網管接口
◆ 提供1組用于本端、遠端設備維護測試控制開關；
◆ E1通道支持內置BERT（Bit Error Rate Test）測試線路誤碼；
◆ 適應多種電源環境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC
產品應用圖
技術參數
>>定購指南（只供參考,具體配置須與廠家聯系）
|
產品名稱
|
產品型號
|
備注
|
|
主機框(含背板）
|
YTMSTP-LMFE
|
19英寸1U，6個通用插槽，2個電源專用插槽。
|
|
風扇
|
YT-LMFE.FAN01
|
|
|
電源盤
|
YT -LMFE.PWR
|
交流220V/直流-48V供電，可配置成1+1
|
|
監控盤
|
YT -LMFE.NM02
|
必配
|
|
公務盤
|
YT-LMFE.LA01
|
必配
|
|
64K交叉盤
|
YT-LMFE.DX02
|
必配交叉容量：2048*2048
|
|
155M光盤
|
YT-LMFE.OX01
|
雙STM-1光接口，光接口SC
|
|
622M光盤
|
YT-LMFE.OX04
|
每盤雙光方向，STM-4，可配2塊SFP光模塊（不含光模塊）
|
|
2.5GM光盤
|
YT-LMFE.OX16
|
每盤雙光方向，STM-16，可配2塊SFP光模塊（不含光模塊）
|
|
12E1接口盤
|
YT-LMFE.EP03
|
每盤12E1，75/120歐姆可選配，需配BH4.850.107線
|
|
24E1接口盤
|
YT-LMFE.EP01
|
每盤24E1，75/120歐姆可選配，需配BH4.850.107線，占兩個槽位
|
|
以太網接口盤
|
YT-LMFE.FE04
|
四FE口，四通道EoE
|
|
以太網匯聚盤
|
YT-LMFE.FE07
|
EoE，以太網匯聚。8：2 匯聚。 雙FE口。
|
|
V35接口盤
|
YT-LMFE.ED01
|
2個V35接口，占用時隙可設，不含接口線纜。需配BH4.851.103或BH4.851.104線。
|
|
E3接口盤
|
YT-LMFE.EP02
|
每盤一個E3，75歐姆
|
|
64K交叉盤
|
YT-LMFE.DX02
|
交叉容量：2048*2048
|
|
SFP光模塊
|
HXSFP155
|
1310nm，20KM ，155M
|
|
SFP光模塊
|
HXSFP622
|
1310nm，20KM ，622M
|
| SFP光模塊 | HXSFP2.5G | 1310nm，20KM ，2.5G |
>>技術參數
STM-1光信號/電信號接口
傳輸速率：155520kbit/s ± 4.6ppm
線路碼型：擾碼 NRZ
光口工作波長：標準配置1310nm 選配/5:1550 nm
輸出平均光功率：標準配置最小：–12 dBm選配/L最小：-5dBm
選配/S最小：–14 dBm選配/SL最小：-5dBm
光口接收靈敏度：標準配置-36dBm選配/S-30dBm
連接器：光接口：標配SC雙纖雙向傳輸
光接口：選配/SSC單纖雙向傳輸
電接口：CC4
STM-4光信號接口
傳輸速率：622080kbit/s ± 4.6ppm
線路碼型：擾碼 NRZ
工作波長：標準配置1310nm 選配/5:1550 nm
輸出平均光功率：標準配置最小：–12 dBm
接收靈敏度：標準配置-28dBm
連接器：標準配置LC雙纖雙向傳輸
PDH光信號接口
工作波長：標準配置1310nm 選配/5:1550 nm
輸出平均光功率：標準配置最小：–12 dBm選配/L最小：-5dBm
選配/S最小：–14 dBm選配/SL最小：-5dBm
接收靈敏度：標準配置-36dBm選配/S-30dBm
連接器：OP03/OP05/OP06盤
標準配置SC雙纖雙向傳輸
OP03/OP05/OP06盤選配/SSC單纖雙向傳輸
OP02盤標準配置LC雙纖雙向傳輸
E1信號接口
比特率：2.048 Mbps ± 50 ppm
線路碼型：HDB3
阻抗：75W非平衡接口/120W 平衡接口
連接器：RJ45或DMS-60
E1通道數量：12或24
以太網接口
速率：2M~100M~1000M
工作模式：8自協商、強制1000M全雙工、100M全雙工、100M半雙工、
10M全雙工、10M半雙工
連接器：以太網電接口：RJ45
以太網光接口：LC
支持功能：VCAT、GFP、LCAS
幀長：最小幀長64字節，最大幀長2032字節
傳輸方式：EoS、EoE
通道數量：1～8
接口數量：1～4
V.35接口
比特率：Nx64kbps ± 50 ppm，N￡31或2048 kbps
幀結構：成幀E1或非成幀
接口模式：DCE
接口數量：2
連接器：DB25
時鐘接口
時鐘源：內時鐘、STM-1線路鐘、外部輸入時鐘、支路時鐘
外時鐘輸入：1路2048kbit/s或2048kHz外時鐘，75W非平衡同軸插座或120W平衡RJ45插座
時鐘輸出：1路2048kbit/s或2048kHz時鐘，75W非平衡同軸插座或120W平衡RJ45插座
連接器：背板CC4；LA01盤CC4或RJ45插座
監控接口
以太網監控Q接口：2路RJ45、SNMP協議、10/100Base-T以太網MDI接口
公務/開銷接口
公務接口：RJ11，支持雙音頻撥號
異步RS232接口：DB9，V.11電氣接口
物理或電氣特性
機箱尺寸：45mm x 300mm x 440mm（高×深×寬）
設備質量：3Kg（滿配）
直流電源 ：－48 V（－36V ~ －72V）
交流電源：～220 V（140V ~ 265V）
功耗：≤10W（滿配最大功耗）
工作溫度：0 ~ 45°C
工作濕度：0-90%RH （非凝結）
符合標準
項目相關標準
STM-1、STM-4 SDH光接口：G.957, 幀結構G.707
E1/E3/DS3接口：G.703,G.704
以太網接口：IEEE 802.3相關建議
2Mbit/s、2MHz時鐘接口：G.823
SDH時鐘：G.813, G.825, 郵電部YDN121-1999, YDN123-1999
網絡結構：G.783, G.798, G.803, G.805
監控管理：G.784, G.831, Q.811, Q.812, M.3100, M.3000,
郵電部YDN037-1997, YDN045-1997, YD5080-99
業務保護：G.841, G.842, 郵電部YDN028-1997
內置E1誤碼測試：O.150
