4路IP視頻接口 光端機
- 產品型號：YTG104
- 產品特性：光纖接口：SC光纖接口；
- 產品功能：電接口：4路以太網接口（可連接4個IP網絡攝像機）； 傳輸帶寬：10/100M自適應；
- 產品規格：傳輸距離：默認20KM（其它10～120公里可配選）； 光纖通道：默認采用單模一芯光纖傳輸（其它要求可定制）。
產品簡介
網絡光端機也稱之為“IP網絡視頻光端機”、“以太網光端機”或“網絡視頻光端機”等，隨著數字時代的到來，現有的模擬視頻監已經滿足不了人類現代化的要求，IP化/網絡化是一個不可逆轉的技術趨勢，原來模擬的視頻信號數字化，傳輸也從傳統的同軸線纜轉為IP網絡，
YTF104網絡高清光端機是廣州郵通公司專門針對于網絡高清攝像機（從640*480到1920*1080P的所有視頻分辨率）系統設計開發的視頻光纖傳輸設備，是以光纖為載體，將高清網絡視頻號轉換成光信號并進行長距離傳輸?shù)脑O(shè)備。 發射端提供了4個網絡高清攝像機接口，在接收端, 用戶可以根據自身的設計方案，選擇靈活的端接方式，充分發揮設備資源優勢，保持系統應用的靈活性。根據實際需要，配合我公司自主設計研發的8光口和24光口光匯聚傳輸平臺可以實現多樣化的組網方式。
YTF104網絡高清光端機是廣州郵通公司專門針對于網絡高清攝像機（從640*480到1920*1080P的所有視頻分辨率）系統設計開發的視頻光纖傳輸設備，是以光纖為載體，將高清網絡視頻號轉換成光信號并進行長距離傳輸?shù)脑O(shè)備。 發射端提供了4個網絡高清攝像機接口，在接收端, 用戶可以根據自身的設計方案，選擇靈活的端接方式，充分發揮設備資源優勢，保持系統應用的靈活性。根據實際需要，配合我公司自主設計研發的8光口和24光口光匯聚傳輸平臺可以實現多樣化的組網方式。
產品特點
◆ 光纖接口：SC光纖接口；
◆ 電接口：4路以太網接口（可連接4個IP網絡攝像機）；
◆ 傳輸帶寬：10/100M自適應；
◆ 傳輸距離：默認20KM（其它10～120公里可配選）；
◆ 光纖通道：默認采用單模一芯光纖傳輸（其它要求可定制）。
◆ 動態緩沖區分配以均衡網絡負載并防止出現阻塞；
◆ 遵循IEEE802.3 10BaseT以太網及IEEE802.3u 100Base-TX和100Base-FX快速以太網標準；
◆ 4個10/100Mbps自適應UTP交換端口，每個交換端口都具有N-WAY自適應及全/半雙工能力；
◆ 每個UTP交換端口都能自動識別直通線(MDI)和交叉線(MDI-X)；
◆ 支持1024個MAC地址；
◆ 具有自動MAC地址學習和更新功能；
◆ 自動選擇存儲轉發或直通方式以減少延遲；
◆ 提供最大1.4G的數據存儲帶寬；
◆ LED指示燈方便監測每個端口的工作狀態。
◆ 電接口：4路以太網接口（可連接4個IP網絡攝像機）；
◆ 傳輸帶寬：10/100M自適應；
◆ 傳輸距離：默認20KM（其它10～120公里可配選）；
◆ 光纖通道：默認采用單模一芯光纖傳輸（其它要求可定制）。
◆ 動態緩沖區分配以均衡網絡負載并防止出現阻塞；
◆ 遵循IEEE802.3 10BaseT以太網及IEEE802.3u 100Base-TX和100Base-FX快速以太網標準；
◆ 4個10/100Mbps自適應UTP交換端口，每個交換端口都具有N-WAY自適應及全/半雙工能力；
◆ 每個UTP交換端口都能自動識別直通線(MDI)和交叉線(MDI-X)；
◆ 支持1024個MAC地址；
◆ 具有自動MAC地址學習和更新功能；
◆ 自動選擇存儲轉發或直通方式以減少延遲；
◆ 提供最大1.4G的數據存儲帶寬；
◆ LED指示燈方便監測每個端口的工作狀態。

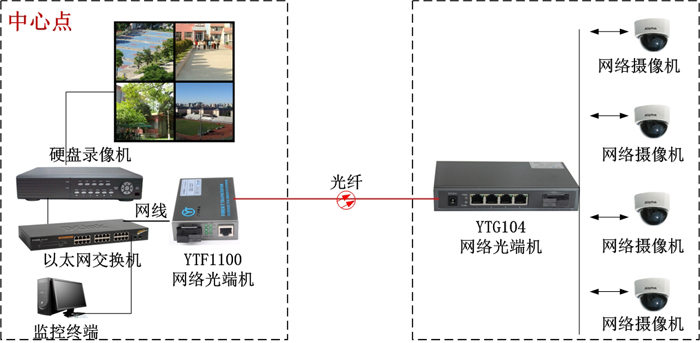

產品應用圖
技術參數
電器特性：
以太網標準：
IEEE 802.3 10BaseT以太網
IEEE802.3u 100Base-TX和100Base-FX快速以太網
ANSI/IEEE STD 802.3 10/100M自適應
協議：CSMA/CD
數據傳輸速率：以太網10Mbps（半雙工）
20Mbps（全雙工）
快速以太網 100Mbps（半雙工）/200Mbps（全雙工）
電纜：無屏蔽雙絞線（UTP）或屏蔽雙絞線（STP）, 5類或6類，最大長度100米。
端口：4個10/100Mbps RJ45自適應交換端口，1路雙纖SC光纖端口。
雙工選擇：每個RJ45端口N-WAY自動選擇全/半雙工。
LED指示燈：電源；每端口100M、Link/Act、Fdx
傳輸方式：存儲轉發和直通。
MAC地址表：1KRAM/每口。
MAC地址學習：自動更新。
光纖：
多模 50/125，62.5125μm，最大限度長度2公里。
單模 8/125，8.3/125, 8.7/125, 9/125, 10/125μm最大長度25-100公里。
電源要求：
輸入電壓：AC160 ~ 260V，50Hz
功耗：5W
工作環境：
工作溫度：0 ~ 50℃
存儲溫度：-25 ~ +55℃
濕度：5% ~ 90%無凝結
設備結構：
體積：27×160×96mm（高×寬×深）
以太網標準：
IEEE 802.3 10BaseT以太網
IEEE802.3u 100Base-TX和100Base-FX快速以太網
ANSI/IEEE STD 802.3 10/100M自適應
協議：CSMA/CD
數據傳輸速率：以太網10Mbps（半雙工）
20Mbps（全雙工）
快速以太網 100Mbps（半雙工）/200Mbps（全雙工）
電纜：無屏蔽雙絞線（UTP）或屏蔽雙絞線（STP）, 5類或6類，最大長度100米。
端口：4個10/100Mbps RJ45自適應交換端口，1路雙纖SC光纖端口。
雙工選擇：每個RJ45端口N-WAY自動選擇全/半雙工。
LED指示燈：電源；每端口100M、Link/Act、Fdx
傳輸方式：存儲轉發和直通。
MAC地址表：1KRAM/每口。
MAC地址學習：自動更新。
光纖：
多模 50/125，62.5125μm，最大限度長度2公里。
單模 8/125，8.3/125, 8.7/125, 9/125, 10/125μm最大長度25-100公里。
電源要求：
輸入電壓：AC160 ~ 260V，50Hz
功耗：5W
工作環境：
工作溫度：0 ~ 50℃
存儲溫度：-25 ~ +55℃
濕度：5% ~ 90%無凝結
設備結構：
體積：27×160×96mm（高×寬×深）
