1000M--單纖單模光纖收發器 YTF1100-SSC-01-系列
- 產品型號：YTF1100-SSC-01
- 產品特性：光纖通道：單纖；光纖接口：SC光纖接口；
- 產品功能：電接口：1路1000M自適應以太網接口（1個RJ45接口）
- 產品規格：傳輸距離：0.5～120公里可配選
產品簡介
YTF1100-SSC-01系列10/100/100M自適應單纖單模快速以太網光纖收發器是由廣州郵通公司自主研制生產的新型高速以太網光纖網絡傳輸類產品。核心采用最新美國KENDIN 芯片，高品質光收發一體模塊（全新大廠名牌產品）性能穩定，質量優良。它可以實現雙絞線和光纖兩種不同傳輸介質的轉換,中繼1000Base-TX和1000Base-FX兩個不同網段。能滿足遠距離、高速、高寬帶的快速以太網工作組用戶的需要。可實現0.5到120公里無中繼計算機數據網的高速遠程互連。
產品性能穩定可靠，設計方面符合以太網標準，并有防雷擊保護措施。特別適用于電信、有線電視、鐵路、軍事、金融證券、海關、民航、海運、電力、水利及油田等各種寬帶數據網及要求高可靠性數據傳輸或組建IP數據傳輸專網的領域。是寬帶校園網、寬帶有線電視網及智能化寬帶小區光纖到樓、光纖到戶的最理想應用設備。符合IEEE802.3/802.3u標準。具有10/100/100M自適應功能，實現雙絞線與單模光纖之間的信號轉換。雙絞線接口為RJ45。光纖接口有ST,FC,SC等多種。有全/半雙工傳輸方式。有 6 個 LED 指示燈：FX 100，F(xiàn)X Link/ACT，F(xiàn)DX，TX 100，TX Link/ACT，Power。 便于監測收發器
產品性能穩定可靠，設計方面符合以太網標準，并有防雷擊保護措施。特別適用于電信、有線電視、鐵路、軍事、金融證券、海關、民航、海運、電力、水利及油田等各種寬帶數據網及要求高可靠性數據傳輸或組建IP數據傳輸專網的領域。是寬帶校園網、寬帶有線電視網及智能化寬帶小區光纖到樓、光纖到戶的最理想應用設備。符合IEEE802.3/802.3u標準。具有10/100/100M自適應功能，實現雙絞線與單模光纖之間的信號轉換。雙絞線接口為RJ45。光纖接口有ST,FC,SC等多種。有全/半雙工傳輸方式。有 6 個 LED 指示燈：FX 100，F(xiàn)X Link/ACT，F(xiàn)DX，TX 100，TX Link/ACT，Power。 便于監測收發器
產品特點
◆ 光纖通道：單纖；
◆ 光纖接口：SC光纖接口；
◆ 電接口：1路以太網接口（1個RJ45接口）；
◆ 傳輸帶寬：1000M自適應；
◆ 傳輸距離：0.5～120公里可配選；
◆ 千兆以太光纖收發器支持10K byte的超大幀；它有1M bit 的內置幀存儲器；
◆ 支持端口VLAN，支持IPv4和IPv6協議。
◆ 支持端口會聚（Trunking）功能。
◆ 千兆光纖收發器體積小，功耗低，使用簡單方便，性價比高，適用于建設低成本光電結合千兆以太網。
◆ 有12G的背板帶寬，支持全雙工 IEEE802.3X 流量控制流量控制，能實現以太幀的無阻塞信號交換；
◆ 遵循IEEE802.3 10BaseT以太網、IEEE802.3u 100Base-TX、100Base-FX、IEEE802.3z/AB 1000Base-T 和 1000Base-SX/LX 標準快速以太網標準；
◆ 以太網端口為10/100/1000Mbps自適應UTP交換式，每個交換端口都具有N-WAY自適應及全/半雙工能力；
◆ 每個UTP交換端口都能自動識別直通線(MDI)和交叉線(MDI-X)；
◆ 支持1024個MAC地址；
◆ 具有自動MAC地址學習和更新功能；
◆ 自動選擇存儲轉發或直通方式以減少延遲；
◆ 提供最大1.4G的數據存儲帶寬；
◆ LED指示燈方便監測每個端口的工作狀態。
◆ 光纖接口：SC光纖接口；
◆ 電接口：1路以太網接口（1個RJ45接口）；
◆ 傳輸帶寬：1000M自適應；
◆ 傳輸距離：0.5～120公里可配選；
◆ 千兆以太光纖收發器支持10K byte的超大幀；它有1M bit 的內置幀存儲器；
◆ 支持端口VLAN，支持IPv4和IPv6協議。
◆ 支持端口會聚（Trunking）功能。
◆ 千兆光纖收發器體積小，功耗低，使用簡單方便，性價比高，適用于建設低成本光電結合千兆以太網。
◆ 有12G的背板帶寬，支持全雙工 IEEE802.3X 流量控制流量控制，能實現以太幀的無阻塞信號交換；
◆ 遵循IEEE802.3 10BaseT以太網、IEEE802.3u 100Base-TX、100Base-FX、IEEE802.3z/AB 1000Base-T 和 1000Base-SX/LX 標準快速以太網標準；
◆ 以太網端口為10/100/1000Mbps自適應UTP交換式，每個交換端口都具有N-WAY自適應及全/半雙工能力；
◆ 每個UTP交換端口都能自動識別直通線(MDI)和交叉線(MDI-X)；
◆ 支持1024個MAC地址；
◆ 具有自動MAC地址學習和更新功能；
◆ 自動選擇存儲轉發或直通方式以減少延遲；
◆ 提供最大1.4G的數據存儲帶寬；
◆ LED指示燈方便監測每個端口的工作狀態。

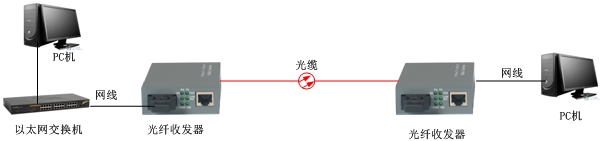

產品應用圖
技術參數
采購指南：
|
名稱
|
常規式型號
|
插卡式型號
|
網管式型號
|
工業式型號
|
規格
|
|
光纖收發器
|
YTF1100-SSC-01-20
|
YTF1100-SSC-01-20R
|
YTF1100-SSC-01-20/M
|
YTF1100-SSC-01-20H
|
1000M雙纖單模20KM
|
|
光纖收發器
|
YTF1100-SSC-01-25
|
YTF1100-SSC-01-25R
|
YTF1100-SSC-01-25/M
|
YTF1100-SSC-01-25H
|
1000M雙纖單模25KM
|
|
光纖收發器
|
YTF1100-SSC-01-40
|
YTF1100-SSC-01-40R
|
YTF1100-SSC-01-40/M
|
YTF1100-SSC-01-40H
|
1000M雙纖單模40KM
|
|
光纖收發器
|
YTF1100-SSC-01-60
|
YTF1100-SSC-01-60R
|
YTF1100-SSC-01-60/M
|
YTF1100-SSC-01-60H
|
1000M雙纖單模60KM
|
|
光纖收發器
|
YTF1100-SSC-01-80
|
YTF1100-SSC-01-80R
|
YTF1100-SSC-01-80/M
|
YTF1100-SSC-01-80H
|
1000M雙纖單模80KM
|
|
光纖收發器
|
YTF1100-SSC-01-100
|
YTF1100-SSC-01-100R
|
YTF1100-SSC-01-100/M
|
YTF1100-SSC-01-100H
|
1000M雙纖單模100KM
|
|
光纖收發器
|
YTF1100-SSC-01-120
|
YTF1100-SSC-01-120R
|
YTF1100-SSC-01-120/M
|
YTF1100-SSC-01-120H
|
1000M雙纖單模120KM
|
光模塊參數：
|
發射波長nm
|
850/1310nm
|
1550
|
|||||
|
傳輸距離(KM)
|
0.55
|
20
|
40
|
60
|
80
|
100
|
120
|
|
發射光功率dBm
|
≥ -20
|
≥-15
|
≥-8
|
≥-5
|
≥-3
|
≥-1
|
≥-0
|
|
接收靈敏度dBm
|
≤-10
|
≤-25
|
≤-26
|
≤-26
|
≤-27
|
≤-33
|
≤-36
|
|
允許鏈接衰耗dBm
|
7
|
11
|
18
|
18
|
20
|
27
|
30
|
|
光損耗dBm/Km
|
4.0
|
4.0
|
4.0
|
0.25
|
0.25
|
0.25
|
0.25
|
|
光纖速率
|
光口速率 ：100Mbps
|
||||||
|
適用光纖
|
單模光纖：8.3/125，8.7/125，9/125 or 10/125μm；多模光纖：50/125μm
|
||||||
技術參數：
電口特性:
標準:
IEEE 802.3u/ab/z 1000Base-T/SX/LX/ZX
接口:
雙絞線: RJ45
光纖: 默認SC光口，(可定制LC，F(xiàn)C，ST)
傳輸速率：
電口傳輸速率: 1000Mbps
光口傳輸速率: 1000Mbps
雙工方式: 電口全雙工或半雙工，SFP全雙工
MAC地址表：1024自動更新
流量控制：全雙工：IEEE802.3x; 半雙工：背壓流量控制
雙絞線: 5E類，6類
光纖:
多模: 50/125，62.5/125μm
單模: 8/125，8.7/125，9/125，10/125μm
電源:
輸入：交流220V(170-260V)，50Hz或直流48V
輸出：DC5V/1A
環境：
工作溫度：- 20～ 70℃；(電信級)；
工作溫度：- 30～ 80℃；(工業級)；
存儲環境溫度: -40 ～ 80℃
濕度: 5% ～ 90%
濕度: 5% ～ 90%
結構：
體積：30×70×93mm（高×寬×長）
電口特性:
標準:
IEEE 802.3u/ab/z 1000Base-T/SX/LX/ZX
接口:
雙絞線: RJ45
光纖: 默認SC光口，(可定制LC，F(xiàn)C，ST)
傳輸速率：
電口傳輸速率: 1000Mbps
光口傳輸速率: 1000Mbps
雙工方式: 電口全雙工或半雙工，SFP全雙工
MAC地址表：1024自動更新
流量控制：全雙工：IEEE802.3x; 半雙工：背壓流量控制
雙絞線: 5E類，6類
光纖:
多模: 50/125，62.5/125μm
單模: 8/125，8.7/125，9/125，10/125μm
電源:
輸入：交流220V(170-260V)，50Hz或直流48V
輸出：DC5V/1A
環境：
工作溫度：- 20～ 70℃；(電信級)；
工作溫度：- 30～ 80℃；(工業級)；
存儲環境溫度: -40 ～ 80℃
濕度: 5% ～ 90%
濕度: 5% ～ 90%
結構：
體積：30×70×93mm（高×寬×長）
